Einführung
Automatische Steuerungssysteme bestehen im Allgemeinen aus folgenden Teilen:
- Intelligenter Elektrodenregler für einen Lichtbogenofen zur Stahlherstellung.
- SPS zur Steuerung der Körperbewegung eines Lichtbogenofens bei der Stahlherstellung.
- HMI (Industrieller Personal Computer, IPC).
- Hauptbedienkonsole (Hauptkontrollraum).
- Operationstisch vor dem Ofen (auf dem Gelände des Ofens platziert).
- Operationstisch zum Abklopfen (auf der Abklopfplattform platziert).
- Die Hauptbedienkonsole und alle Bedienkonsolensignale für Hochleistungs-Lichtbogenöfen zur Stahlherstellung werden in die SPS eingegeben.
- Der intelligente Elektrodenregler und die SPS zur Ofenkörperbewegung kommunizieren über das PROFIBUS-Netzwerk oder Industrial Ethernet mit der HMI.
Niederspannungs-Bordnetz
Niederspannungsschaltschrank
Hauptkonsole

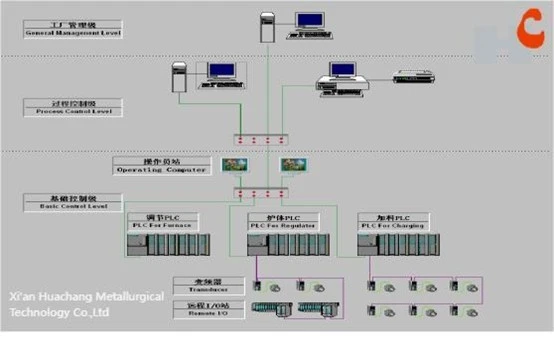

Automatisches System
Hauptbildschirm des Automatisierungssystems
Zentraler Kontrollraum
